TRI120/2.20/0.80 | 2,2 mH | 0,32 Ω | 1% | 20 AWG | Tritec Coil

INTERTECHNIK | Air core rolls

TRI120/2.20/0.80 | 2,2 mH | 0,32 Ω | 1% | 20 AWG | Tritec Coil

Name: Intertechnik légmagos tekercs 2,20 mH | HQ AudioParts
Brand: Intertechnik
SKU: TRI120/2.20/0.80
Availability: LimitedAvailability

SKU: TRI120/2.20/0.80

2.2 mH 0.8 mm

Intertechnik Tritec 2,20 mH légmagos tekercs ±1% tűréssel crossover szűrők pontos vágási frekvenciájához.

66 990 Ft

(52 748 Ft + VAT)

Saját raktár Out of stock

Külső raktár 2. 4 pcs jún. 19.

Külső raktár 1. jún. 26.

Favorite

Fast Delivery 2-5 working days

Secure Payment Barion & SSL protection

14 Days Exchange We take it back without question

Induktivitás

2.2

1.2 5 / 21 1.35

1.2 1.5 1.8 2 2.2 2.7 3 3 3.3 3.9 4.7 5.6 5.6 6.8 8.2 10 10 1.54 1.21 1.75 1.35

Technical data

Inductance	2.2 mH
Wire diameter	0.8 mm
Center hole	5.3 mm
Outer diameter	12 mm
Recess diameter	41.5 mm

Total height	55 mm
Inner diameter	49.5 mm
Tolerance	±1%
Winding width	47.5 mm
Resistance	0.32 Ω

Tags

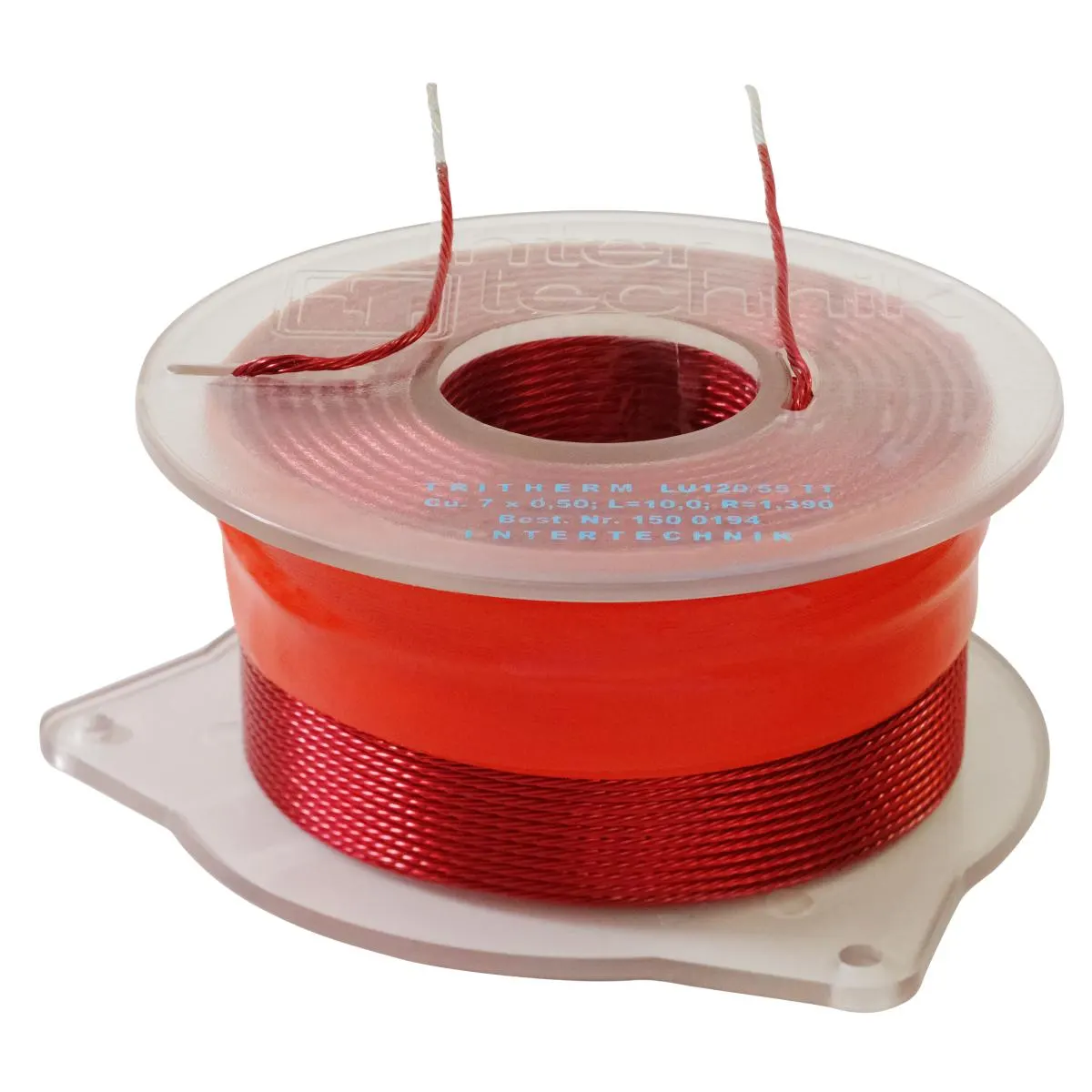

Tritec hatszögű légmagos tekercs

Az Intertechnik Tritec hatszögű légmagos tekercs 2,20 mH induktivitással és 0,32 Ω DCR-rel kifejezetten a pontos crossover tervezéshez készült. A ±1%-os tűrés és a Tritec huzalozás (7×0,80 mm) alacsony veszteséget és kiváló stabilitást biztosít, ami elengedhetetlen a szűrő karakterisztika precíz beállításához. Ez a modell a sorozat középértékű induktivitásával ideális választás a leggyakoribb vágási frekvenciákhoz.

A 2,20 mH induktivitás és a 0,32 Ω DCR aránya lehetővé teszi a szűrő Q-tényezőjének pontos szabályozását. Alacsony DCR esetén a tekercs kevésbé csillapítja a jelet, így a Butterworth vagy Linkwitz-Riley topológiákban a tervezett áthallás és fázisviszonyok jobban megőrizhetők. A ±1%-os tűrés garantálja, hogy a bal és jobb csatorna tekercsei között nincs eltérés, ami kritikus a sztereó képalkotáshoz.

Ez a tekercs kiválóan illeszkedik 2-utas vagy 3-utas crossoverekbe, ahol a közép- vagy mélyhangszóró vágási frekvenciája 800 Hz és 2 kHz között van. Párosítható más Tritec tekercsekkel vagy Intertechnik kondenzátorokkal a szűrő karakterisztika finomhangolásához. Használata tiszta, részletgazdag hangzást eredményez, pontos fázisillesztéssel és minimális torzítással.
