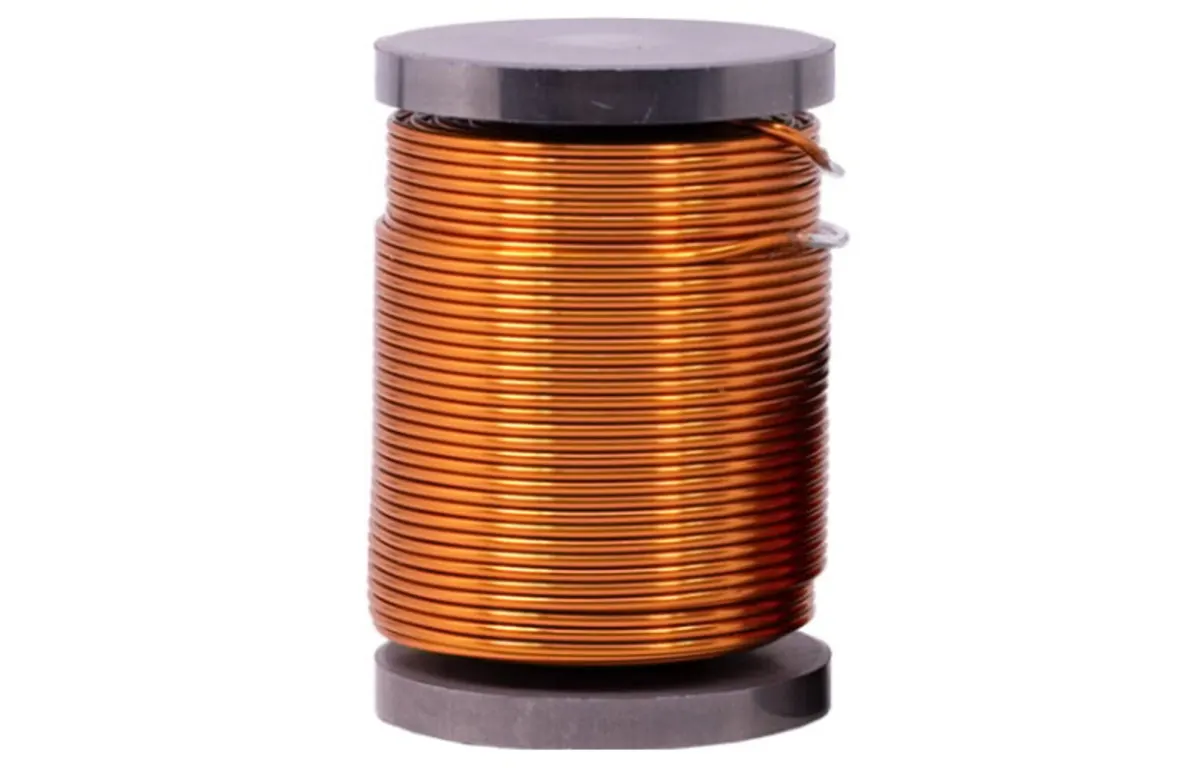

000-5468 | 15,5 mH | 0,65 Ω | 3% | 17 AWG | Iron Core Coil with Discs

A Jantzen Audio 000-5468 vasmagos tekercs 15,5 mH induktivitással és 0,65 ohm DCR-rel kifejezetten crossover szűrők alacsony frekvenciás szakaszaihoz készült. A vasmagos kivitel lényegesen kisebb fizikai méretet tesz lehetővé azonos induktivitás mellett, mint a légmagos tekercsek, ami kompaktabb szűrőépítést eredményez. Ugyanakkor a vasmag telítődése miatt nagyobb áramoknál nemlineáris viselkedés léphet fel, ezért ezt a tekercset elsősorban mély- és középsugárzók előtti párhuzamos szűrésre ajánljuk, ahol a jeláramlás kisebb.

A 17 AWG huzalvastagság és a 0,65 ohmos egyenáramú ellenállás gondosan hangolt kompromisszum: elég alacsony a DCR ahhoz, hogy ne csillapítsa érzékelhetően a mélyhangokat, de a vasmag miatt a tekercs mérete kezelhető marad. A 3%-os tűrés garantálja a pontos frekvenciaátmenetet, ami kritikus a szűrő karakterisztikájának reprodukálhatóságához. A vasmagos tekercsek érzékenyebbek a DC offsetre, ezért kerülendő a közvetlen soros kapcsolás a mélynyomóval.

Ideális választás kétutas vagy háromutas rendszerek mély- és középsugárzó szakaszához, ahol a kompakt méret és az alacsony DCR a fő szempont. Párosítható légmagos tekercsekkel a magas frekvenciás ágban, így a vasmag előnyei a mélyhangoknál érvényesülnek, míg a légmagos tekercs lineáris viselkedése a magasabb frekvenciákon marad. A felhasználó tiszta, dinamikus mélyhangokat és pontos átmenetet tapasztal a szűrő vágási frekvenciájánál.
