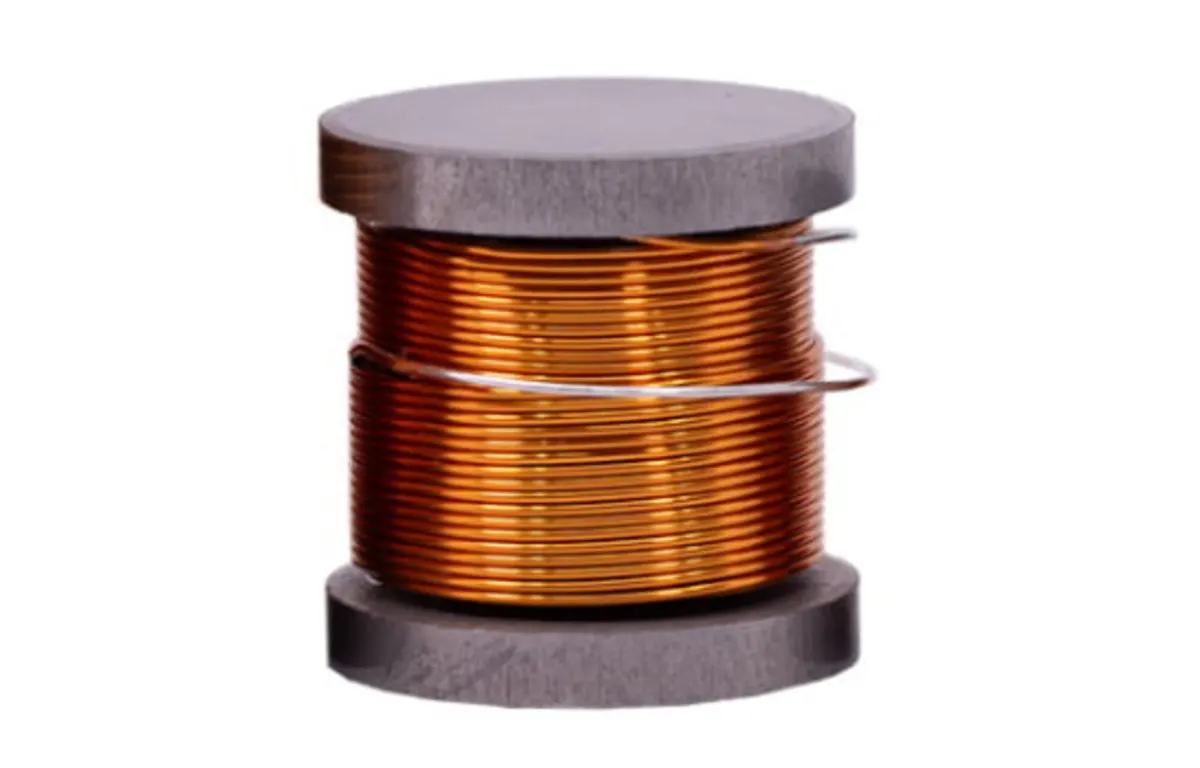

000-5420 | 1,35 mH | 0,21 Ω | 3% | 18 AWG | Iron Core Coil with Discs

A Jantzen Audio 000-5420 vasmagos tekercs 1,35 mH induktivitással és 0,21 ohm egyenáramú ellenállással (DCR) kifejezetten azoknak a hangfalépítőknek készült, akik a crossover tervezésénél a DCR és a huzalátmérő fizikai összefüggését helyezik előtérbe. A 18 AWG huzalvastagság és az alacsony DCR kombinációja lehetővé teszi, hogy a tekercs minimális veszteséggel vezesse a jelet, ami kritikus a pontos vágási frekvencia beállításához. Ez a modell a sorozat többi tagjától abban különbözik, hogy a DCR és az induktivitás aránya optimális a közép- és mélyhang tartományok szűrésére.

A 0,21 ohmos DCR nem véletlen: a 18 AWG huzal keresztmetszete és hossza pontosan úgy lett kiszámítva, hogy a tekercs ellenállása alacsony maradjon, miközben az induktivitás eléri a kívánt 1,35 mH-t. Ez a paraméter azért fontos, mert a DCR befolyásolja a crossover Q-tényezőjét és a hangszórók impedanciamenetét. Ha a DCR túl magas, az eltolja a vágási frekvenciát és csökkenti a rendszer hatásfokát. Ezzel a tekercsel a tervező pontosan szabályozhatja a szűrő karakterisztikáját anélkül, hogy kompromisszumot kellene kötnie a jelminőségben.

A tekercs ideális választás két- vagy háromutas crossoverekben, ahol a közép- vagy mélyhang szűrésénél a precíz DCR-beállítás elengedhetetlen. Párosítható Jantzen Audio légmagos vagy ferritmagos tekercsekkel a magas- és mélyhang szakaszokban. Használatával a felhasználó tisztább, részletgazdagabb hangzást tapasztal, mivel a szűrő pontosabban illeszkedik a hangszórók paramétereihez, csökkentve a fázistorzítást és a jelveszteséget.
