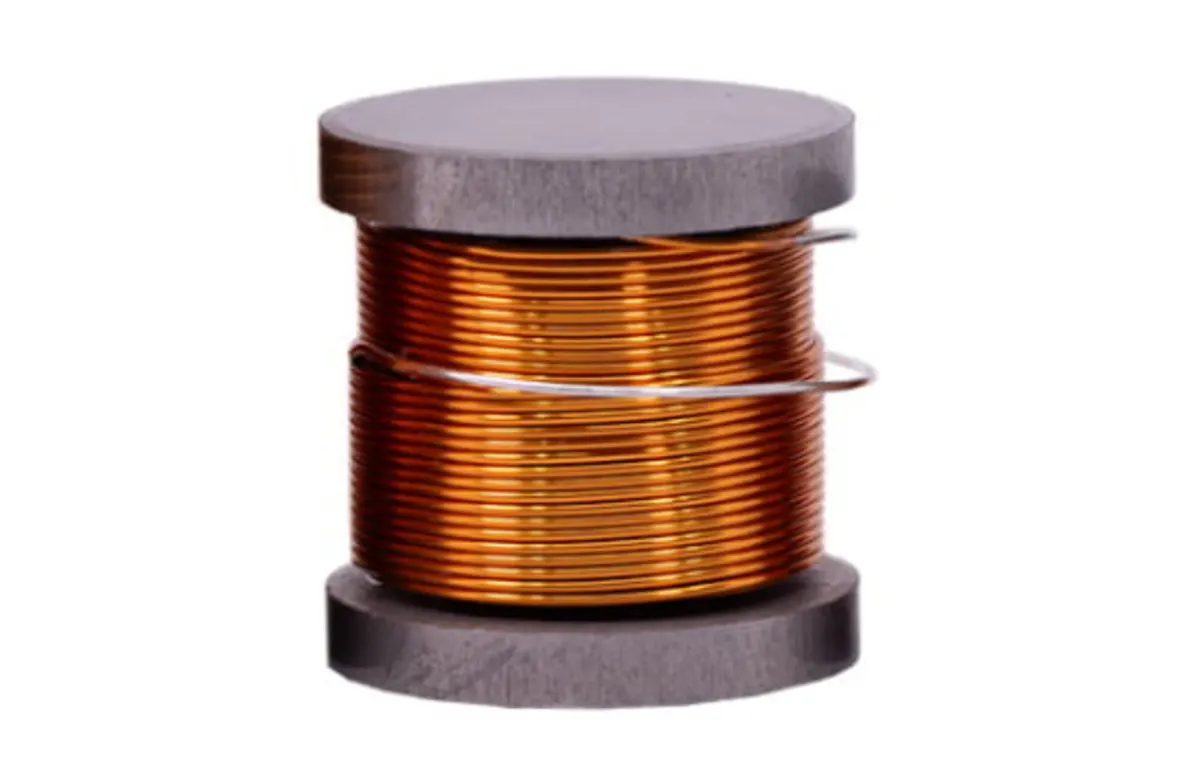

000-5033 | 8,2 mH | 0,80 Ω | 3% | 20 AWG | Iron Core Coil with Discs

A Jantzen Audio 000-5033 vasmagos tekercs 8,2 mH induktivitással és 0,80 ohm DCR-rel kifejezetten azoknak a hangfalépítőknek készült, akik a vágási frekvencia pontos beállításánál a tekercs belső ellenállásának hatását is figyelembe veszik. A 20 AWG huzalátmérő és a 0,80 ohm DCR szoros összefüggésben áll: a vékonyabb huzal nagyobb ellenállást jelent, ami alacsonyabb vágási frekvenciáknál a szűrő karakterisztikáját érezhetően módosíthatja. Ez a tekercs a sorozat többi tagjához képest a közepes DCR-értékével egyensúlyoz a veszteség és a méret között.

A 3%-os tűrés garantálja, hogy a mért induktivitás a megadott értékhez közel maradjon, ami kritikus a pontos crossover tervezésnél. A vasmag nagyobb induktivitást tesz lehetővé kompakt méretben, de a DCR itt már nem elhanyagolható: 0,80 ohm mellett a tekercs körülbelül 0,5 dB csillapítást visz a jelútba, ami a hangszóró érzékenységének finomhangolásánál számításba veendő. A 20 AWG huzal a fizikai méret és az áramterhelhetőség kompromisszuma – kisebb teljesítményű rendszerekben ideális.

Ez a tekercs elsősorban közép- és mélyhangszűrőkben használható, ahol a 8,2 mH induktivitás tipikusan 200-400 Hz közötti vágási frekvenciát eredményez 8 ohmos terhelés mellett. Párosítható Jantzen Audio kondenzátorokkal és ellenállásokkal a sorozatból. A felhasználó hallhatóan tisztább, kontrolláltabb mélyregisztert tapasztal, mivel a vasmag telítési határai miatt a tekercs lineárisan viselkedik a tervezett tartományban.
