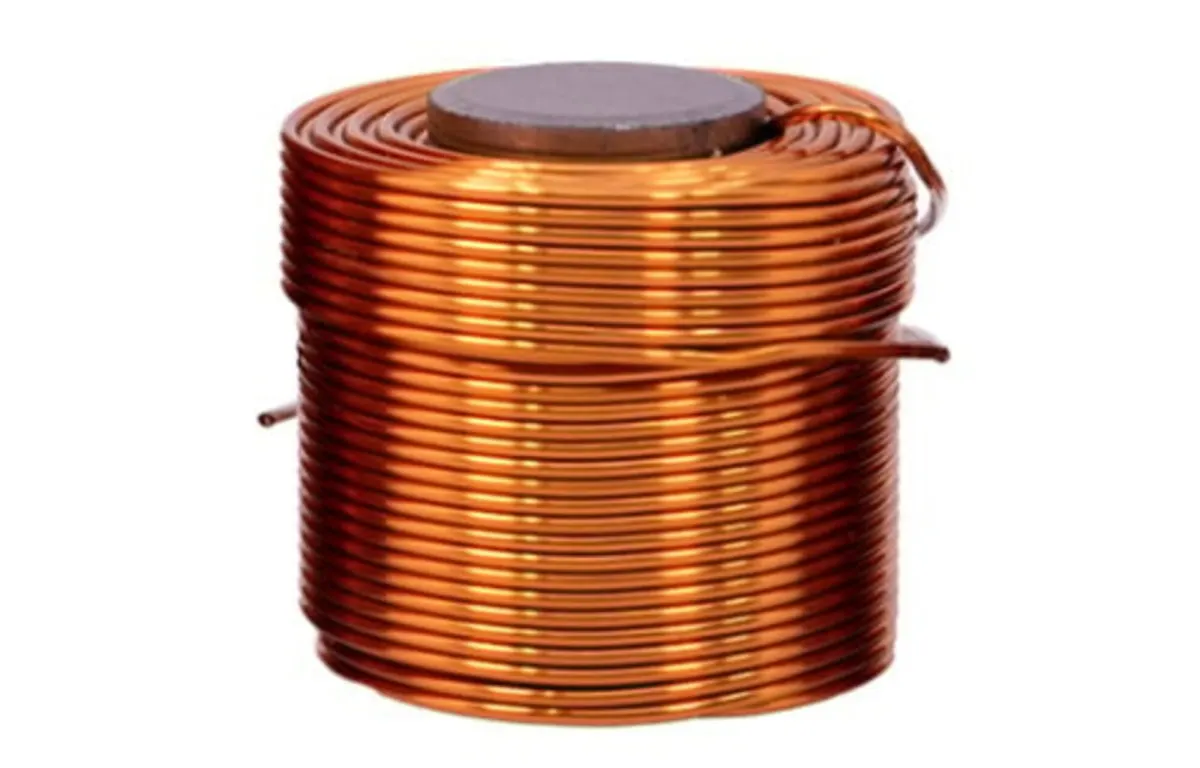

000-2109 | 3,3 mH | 0,255 Ω | 3% | 15 AWG | Iron Core Coil

A Jantzen Audio 000-2109 vasmagos tekercs 3,3 mH induktivitással és 0,255 ohm DCR-rel kifejezetten crossover szűrők számára készült, ahol a pontos vágási frekvencia és a veszteség minimalizálása a cél. Ez a modell a sorozat többi tagjától alacsony DCR-értékével tűnik ki, ami lehetővé teszi a mélyhangszórók hatékony vezérlését anélkül, hogy a jelben észrevehető veszteség lépne fel. A 15 AWG huzalvastagság optimális egyensúlyt teremt a tekercs mérete és áramterhelhetősége között, így ideális közepes teljesítményű hangfalakhoz.

A 3,3 mH induktivitás tipikusan aluláteresztő szűrőkben alkalmazható, ahol a vágási frekvencia a hangszóró impedanciájával együtt határozható meg. A 3%-os tűrés garantálja, hogy a tekercs paraméterei gyártási szórása minimális, ami kritikus a pontos crossover tervezéshez. A vasmag használata növeli az induktivitást egy kompakt méretben, de figyelni kell a telítődés elkerülésére – ez a tekercs a legtöbb házimozi és HiFi alkalmazáshoz elegendő lineáris tartományt biztosít.

A tekercs kiválóan illeszkedik Butterworth vagy Linkwitz-Riley topológiákba, ahol a pontos induktivitás és alacsony DCR elengedhetetlen a kívánt áthallás és fáziskarakterisztika eléréséhez. Párosítható Jantzen Audio kondenzátorokkal és ellenállásokkal a sorozatból, hogy egységes hangképet kapjunk. A felhasználó tiszta, kontrollált mélyhangokat és pontos átmenetet tapasztal a szűrő vágási frekvenciájánál, ami részletgazdag és dinamikus hangzást eredményez.
