000-1674 | 0,22 mH | 0,36 Ω | 3% | 21 AWG | Air Core Coil

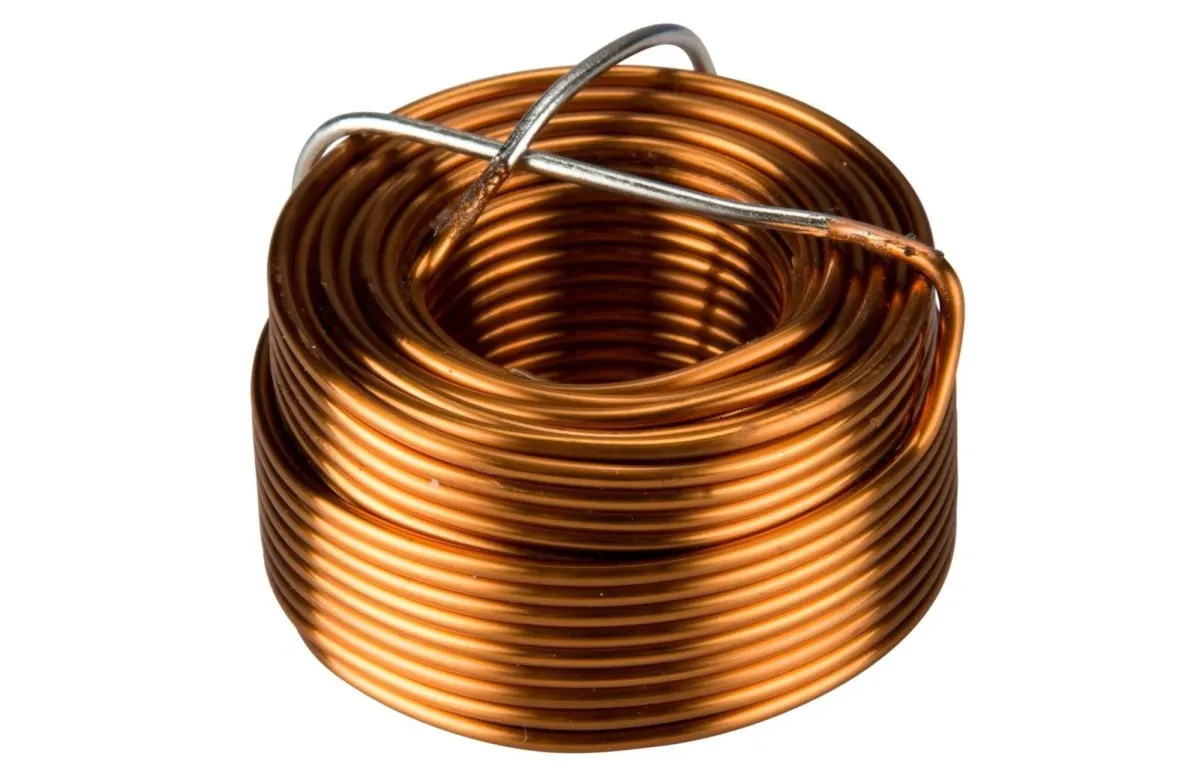

A Jantzen Audio 000-1674 légmagos tekercs 0,22 mH induktivitással és 0,36 ohm egyenáramú ellenállással (DCR) kifejezetten a crossover szűrők precíz hangolására szolgál. A 21 AWG huzalátmérő és a 3%-os tűrés biztosítja a pontos paramétereket, ami elengedhetetlen a vágási frekvencia és a DCR összefüggésének optimalizálásához. Ez a modell a sorozat többi tagjától a viszonylag alacsony DCR és a vékonyabb huzal kombinációjával különbözik, ami alacsonyabb veszteséget és jobb átvitelt eredményez a magasabb frekvenciákon.

A 0,22 mH induktivitás tipikusan magas hangszórók (tweeterek) vagy középsugárzók szűrésére alkalmas, ahol a pontos vágási frekvencia beállítása kritikus. A 0,36 ohm DCR itt nem elhanyagolható: a vékonyabb 21 AWG huzal miatt ez az érték magasabb, mint egy vastagabb huzalú tekercsé, ami befolyásolja a szűrő Q-tényezőjét és a hangszín karakterét. A tervezésnél figyelembe kell venni, hogy a DCR csökkenti a jel amplitúdóját és módosíthatja a crossover átmeneti tartományát.

Ez a tekercs ideális párosításhoz Jantzen Audio kondenzátorokkal és ellenállásokkal, különösen olyan hangfalprojektekben, ahol a részletgazdag magas- és középtartomány a cél. Használata során a felhasználó tisztább, átláthatóbb hangképet tapasztalhat, mivel a légmagos kialakítás elkerüli a vasmagos tekercsek torzítását. A 21 AWG huzal miatt azonban érdemes kerülni a nagy áramú alkalmazásokat, ahol a felmelegedés növelheti a DCR-t.
