000-1003 | 0,12 mH | 0,32 Ω | 3% | 22 AWG | Air Core Coil

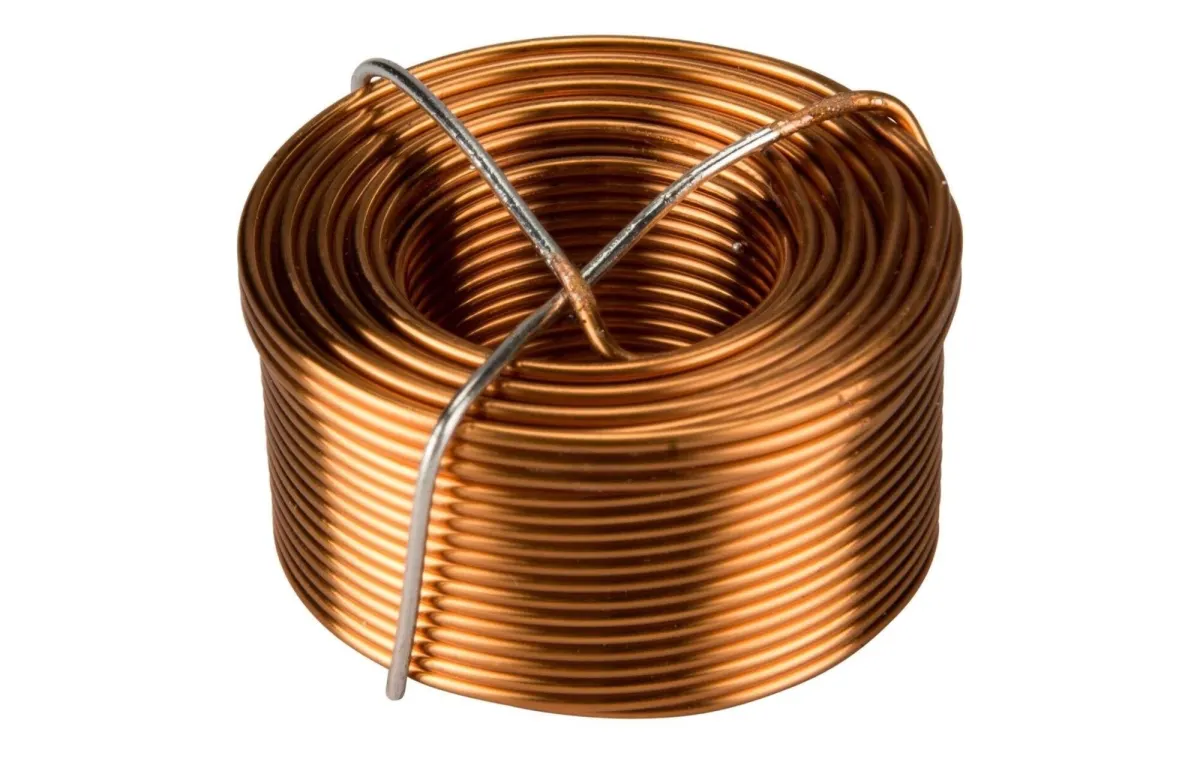

A Jantzen Audio 000-1003 légmagos tekercs 0,12 mH induktivitással és 0,32 ohm DCR-rel kifejezetten azoknak készült, akik a crossover szűrőkben a vágási frekvencia pontos beállítása mellett a veszteségi ellenállást is kontrollálni szeretnék. A 22 AWG huzalvastagság itt nem véletlen: a vékonyabb huzal nagyobb DCR-t eredményez, ami alacsonyabb frekvenciákon érezteti hatását – ez a tekercs ideális olyan szűrőkbe, ahol a DCR tudatos növelésével kívánjuk csillapítani a jelet.

A 0,32 ohmos egyenáramú ellenállás és a 3%-os tűrés garantálja, hogy a tekercs karakterisztikája illeszkedjen a tervezési paraméterekhez. A légmagos kivitel kiküszöböli a mag telítődéséből adódó torzítást, így a jel lineáris marad a teljes frekvenciatartományban. Ez a modell a sorozat többi tagjához képest alacsonyabb induktivitást és magasabb DCR-t kínál, ami a magasabb vágási frekvenciájú szűrőkben vagy impedancia-korrekciós áramkörökben hasznos.

Párosítható más Jantzen Audio légmagos tekercsekkel vagy folytatott magos tekercsekkel, hogy a szűrő karakterisztikáját finomhangoljuk. Használata tweeter vagy középsugárzó szűrőkben ajánlott, ahol a kisebb induktivitás és a kontrollált DCR segít a frekvenciamenet simításában. A hallható eredmény: tisztább, részletgazdagabb magas- és középfrekvenciák, kevesebb torzítással.
