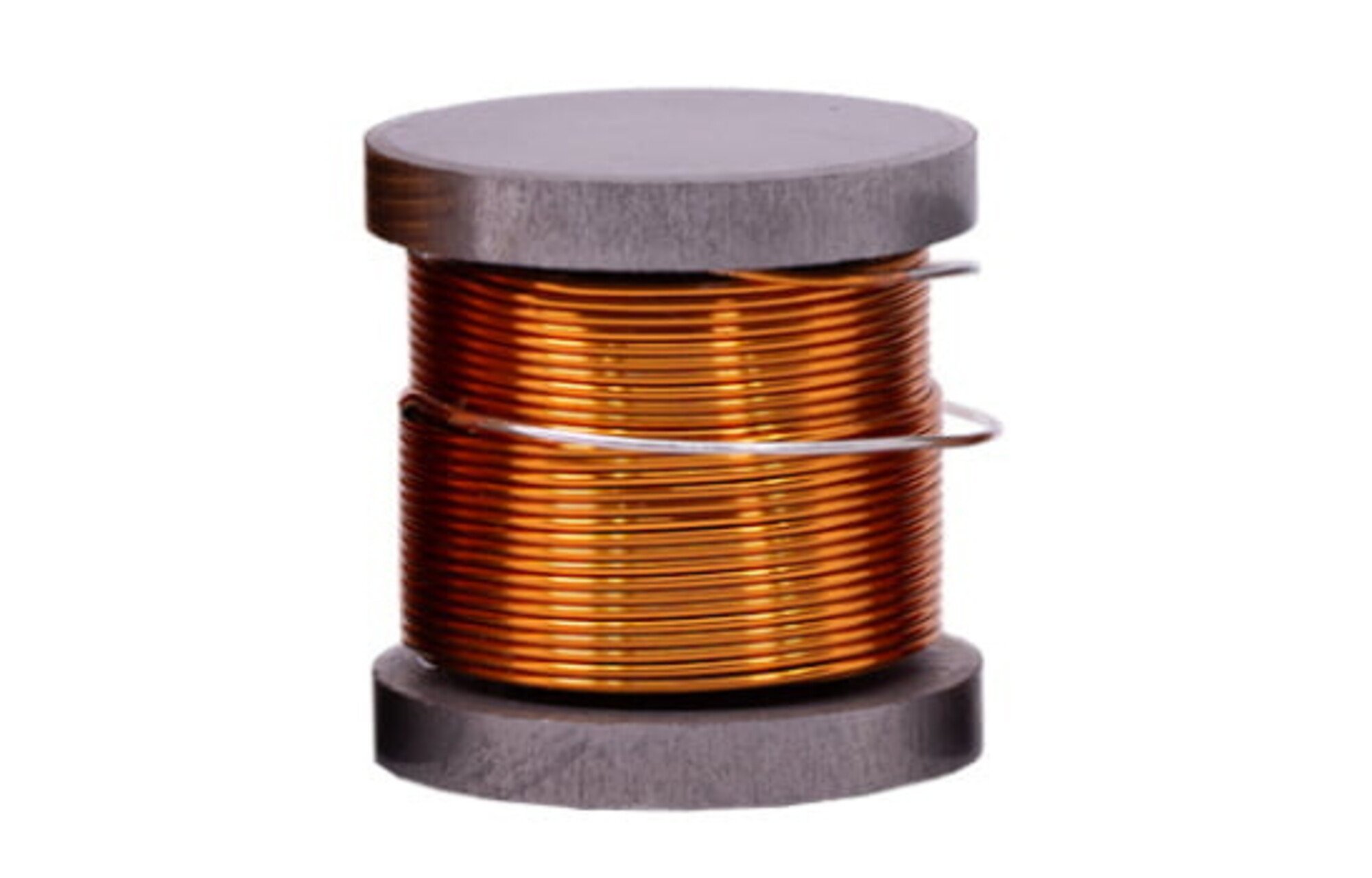

Jantzen Audio 000-5338 | 5,2 mH | 0,44 ohm | 3% | 18 AWG | H vasmagos tekercs

A Jantzen Audio 000-5338 vasmagos tekercs 5,2 mH induktivitással és 0,44 ohm egyenáramú ellenállással kifejezetten a Linkwitz-Riley típusú crossover szűrők számára lett tervezve. Ez a topológia éles vágási karakterisztikát és pontos fázisillesztést igényel, amit ez a tekercs alacsony DCR-ével és szigorú 3%-os tűrésével biztosít. A sorozat többi tagjától a 18 AWG huzalvastagság és a viszonylag magas induktivitás különbözteti meg, ami mélyebb vágási frekvenciákhoz vagy nagyobb hangszórók impedanciájához optimalizált.

Az 5,2 mH induktivitás tipikusan 1-2 kHz körüli vágási frekvenciákhoz használható, ahol a DCR értéke kritikus a szűrő Q-tényezőjének meghatározásában. A 0,44 ohm alacsony veszteséget jelent, ami megőrzi a crossover tervezett karakterisztikáját, különösen Butterworth vagy Linkwitz-Riley konfigurációkban. A vasmag telítési tulajdonságai miatt nagyobb jeleknél is lineáris marad, így a hangkép nem torzul.

Ez a tekercs kiválóan párosítható Jantzen Audio kondenzátorokkal és ellenállásokkal 2-utas vagy 3-utas crossoverekben. Használata során a felhasználó tiszta, pontos sztereó képet és jól definiált basszusválaszt tapasztal, mivel a tekercs minimális fázistolást és alacsony veszteséget biztosít a kívánt vágási frekvencián.
