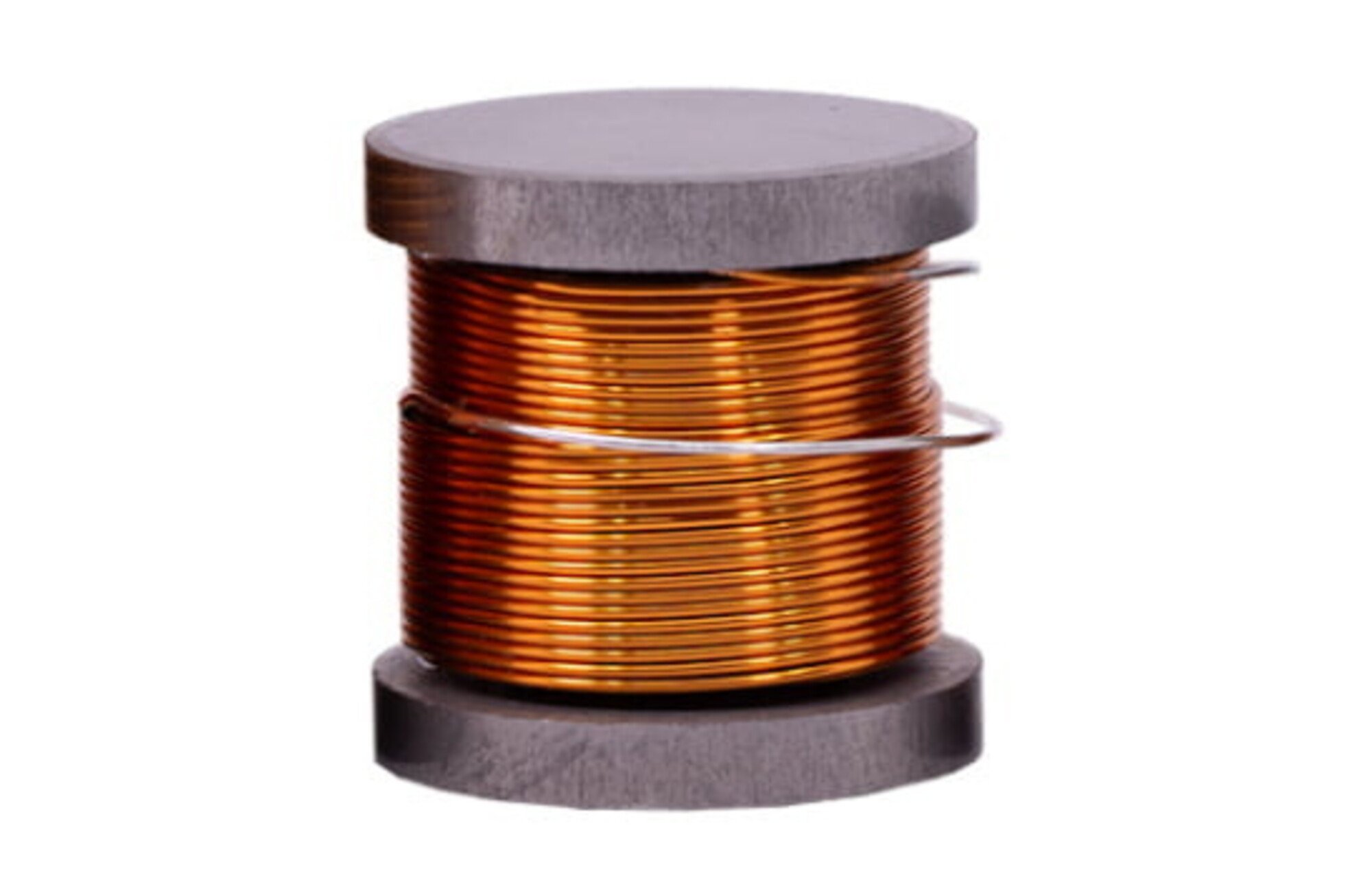

Jantzen Audio 000-5301 | 4,7 mH | 0,31 ohm | 3% | 17 AWG | H vasmagos tekercs

A Jantzen Audio 000-5301 vasmagos tekercs 4,7 mH induktivitással és 0,31 ohm DCR-rel kifejezetten crossover szűrők számára készült. A vasmagos kivitel kompakt méretet és alacsony egyenáramú ellenállást biztosít a légmagos tekercsekhez képest, ami csökkenti a jelveszteséget és javítja a hatásfokot. Ez a modell a sorozat többi tagjától a 17 AWG huzalátmérő és a 3%-os tűrés kombinációjával különbözik, ami ideális egyensúlyt teremt a méret és a teljesítmény között.

A 4,7 mH induktivitás tipikusan közép- vagy mélyhang szűrőkben használatos, ahol a vágási frekvencia és a DCR összefüggése kritikus. A 0,31 ohmos DCR alacsonynak számít ekkora induktivitásnál, ami minimálisra csökkenti a teljesítményveszteséget és a melegedést. A 17 AWG huzalvastagság elegendő áramterhelhetőséget biztosít anélkül, hogy a tekercs túl nagyra nőne. A vasmag előnye, hogy nagyobb induktivitást tesz lehetővé kisebb fizikai méretben, bár a mágneses telítésre és a nemlineáris viselkedésre figyelni kell.

Ez a tekercs kiválóan illeszkedik két- vagy háromutas hangfalak crossoverébe, különösen olyan szűrőkben, ahol a hely szűkös, de a pontos induktivitás és alacsony DCR elvárt. Párosítható Jantzen Audio kondenzátorokkal és ellenállásokkal a sorozatból. A felhasználó tisztább, dinamikusabb hangzást tapasztalhat, kevesebb torzítással a mély- és középtartományban.
